محصولات

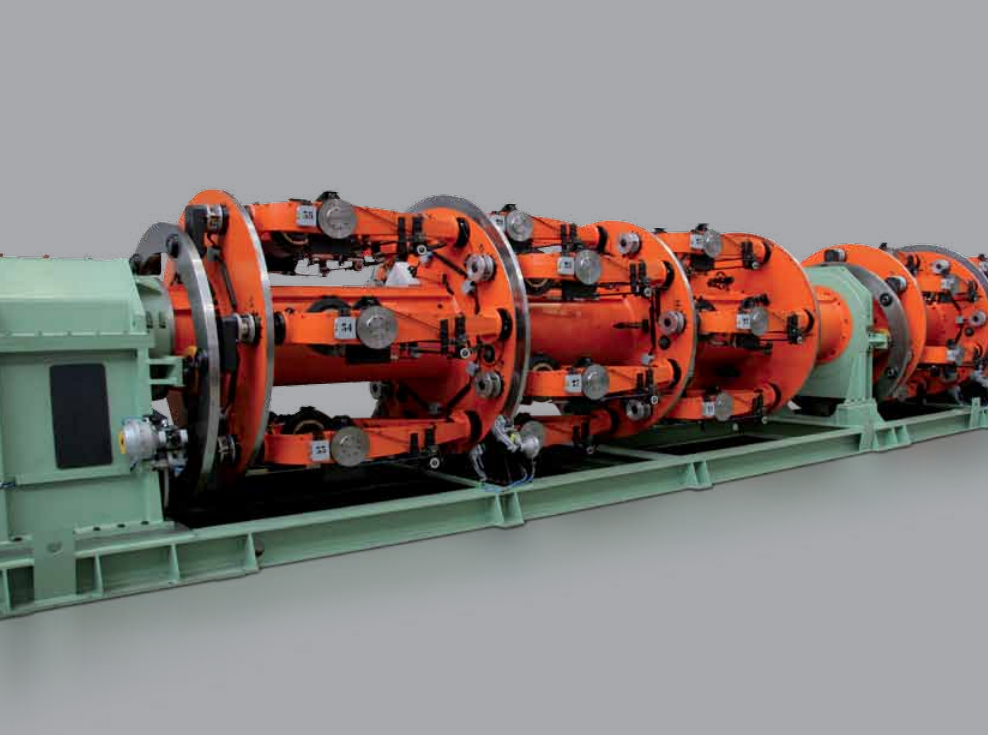

تابنده استرندر ریجید
CORTINOVIS RIGID

از این دستگاه برای استرندر کردن  و تاباندن تعداد رشته های بالای کانداکتورهای مس و آلمینیوم آلیاژی که از ۷ رشته شروع و تا۱۶۹ رشته قابلیت افزایش دارد،استفاده میگردد. این مرحله از تولید امکان تولید کابلهای سکتور، کامپکت، کابلهای ACSR  و بسیاری از کابلهای فشار ضعیف تا فشار قوی رادارد. سیستم لودینگ این دستگاه در انواع اتوماتیک و نیمه اتوماتیک از قابلیت های ویژه و کلیدی این دستگاه به شمار می رود. معمولا کیج های استرندر ریجید از ۶ تا ۳۶ قرقره یا رشته تشکیل میشوند که بسته به انتخاب و موارد مصرف مشتری کیج ها قابل انتخاب خواهند بود.

Automatic wire control from full to empty bobbins and according to the wire material. Speed automatic increase from full to empty bobbin.

number of bobbin dia. 630 mm. standard DIN 46397

speed range [rpm]

AL

CU

۶ and 12 bobbin cage

۲۸۰/۳۲۰

۲۰۰/۳۲۰

۱۸ bobbin cage

۲۶۰/۲۸۰

۱۸۰/۲۸۰

۲۴ bobbin cage

۲۲۰ / ۲۴۰

۱۶۰/۲۴۰

۳۰ bobbin cage

۱۹۰ / ۲۲۰

۱۲۰/۱۹۰

۳۶ bobbin cage

۱۶۰ / ۱۸۰

۱۱۰/۱۸۰

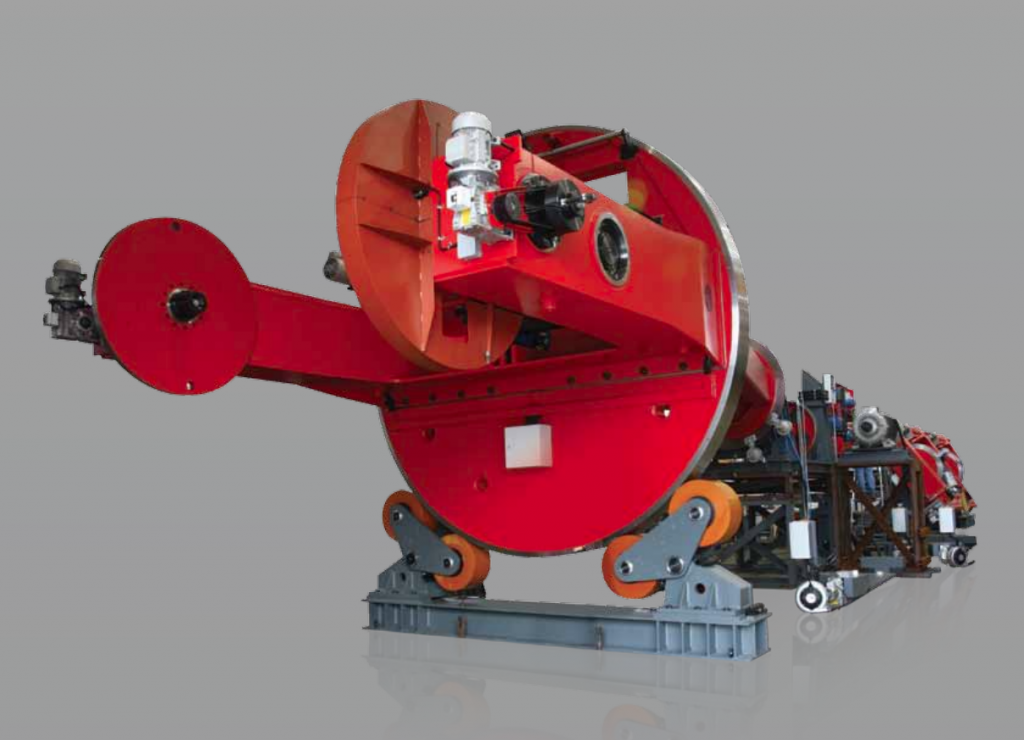

استرندر پلنتری
CORTINOVIS

نوع دیگری از دستگاه های تابنده سیم و کابل در قسمت هادی سازی میباشند که جهت فرآیند آرمورینگ و تاباندن تعداد رشته های مختلف مورد استفاده قرار میگیرند.

این دستگاه قابلیت استرندر کردن و تاباندن رشته های فولادی ومسی تا قطر ۸ MM و با ماکزیمم سرعت ۷۰ RPM  را دارد.

این دستگاه بیشتر مناسب جهت تولید کابل های قدرت،فیبر نوری زیر دریایی و صنایع فولادی میباشد.



bobbins

speed

Ø (mm)

per ba (mm)

Steel (rpm)

Copper(rpm)

Aluminium (rpm)

ins. Wire (rpm)

۴۰۰

۶

۱۶۰

۱۶۰

۱۷۰

۱۷۰

۴۵۰

۶

۱۵۰

۱۵۰

۱۶۰

۱۶۰

۵۰۰

۶

۱۳۰

۱۳۰

۱۴۰

۱۴۰

۵۶۰

۶

۱۲۰

۱۲۰

۱۳۰

۱۳۰

۶۳۰

۶

۹۰

۹۰

۱۰۰

۱۰۰

۷۱۰

۶

۷۰

۷۰

۷۵

۷۵

۸۰۰

۶

۶۰

۶۰

۶۵

۶۵

۹۰۰

۴

۵۵

۵۵

۶۰

۶۰

۱۰۰۰

۴

۵۰

۵۰

۵۵

۵۵

۳۰۰۰/۱۲۵۰

۴-۳

۱۰-۴۰

۱۰-۵۰

۱۵-۵۰

۹۵-۵۵

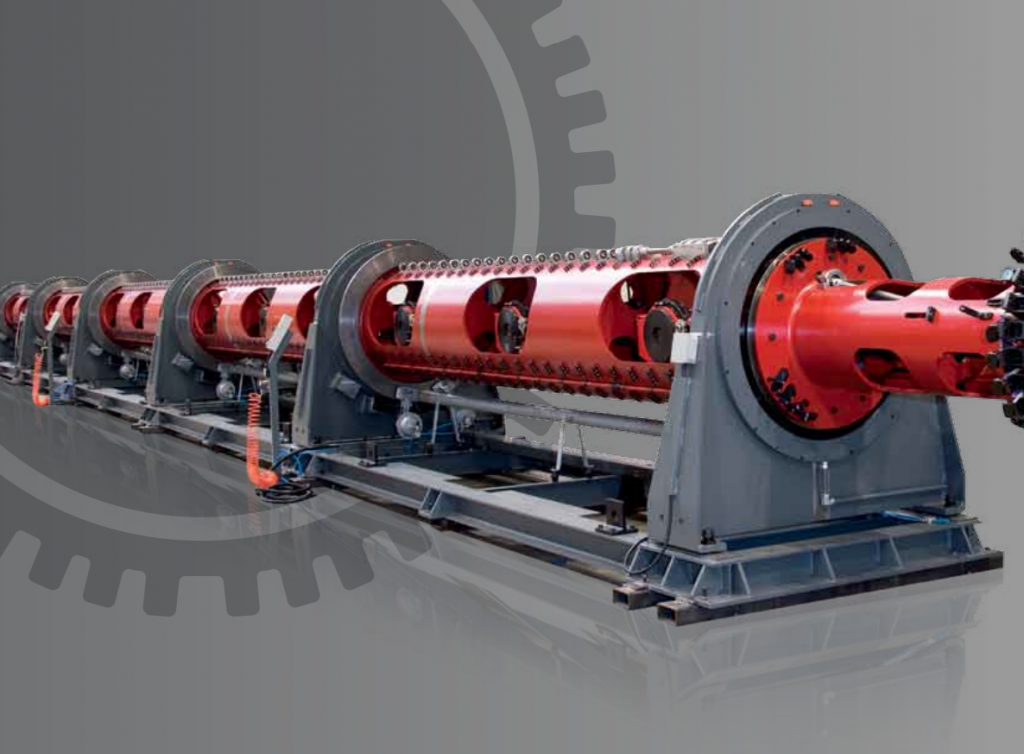

استرندر تویوبلار
CORTINOVIS

در این دستگاه ها که همانند استرندر های ریجید وظیفه تاباندن رشته های مختلف سیم و کابل را به یکدیگر دارند،قرقره های هادی درون یک تویوب دوار قرار میگیرند و با حرکت دورانی حول محور دستگاه رشته های هادی به یکدیگر تابانده میشوند.

استرندر های تویوبلار که نوع دیگری از ماشین آلات دوار مورد استفاده در صنایع سیم و کابل و فولاد می باشند،یکی دیگر از تولیدات تخصصی شرکت CORTINOVIS میباشند. بیش از ۷۰۰دستگاه در حال کار دنیا، سیستم لودینگ اتوماتیک و نیمه اتوماتیک متنوع از مزایای خطوط استرندر تویوبلار CORTINOVIS می باشند.استرندر تویوبلار CORTINOVIS در انواع ۶ تا ۳۶ رشته و باسایز های قرقره های ورودی متنوع موجود میاشند.



TUBULAR STRANDER

bobbins flange Ø

number of bobbins

steel wires Ø

copper, aluminium wire Ø

speed rpm

۲۵۰

۶-۳۶

۰٫۳۰ – ۱٫۸۰

۰٫۵۰ – ۱٫۸۰

۳۳۰۰ – ۱۶۰۰

۳۱۵

۶-۳۶

۰٫۴۰ – ۱٫۸۰

۰٫۶۰ – ۲٫۰۰

۲۵۰۰ – ۱۳۰۰

۳۵۵

۶-۳۶

۰٫۶۰ – ۲٫۰۰

۰٫۸۰ – ۲٫۲۰

۱۸۰۰ – ۱۱۰۰

۴۰۰

۶-۳۶

۱٫۰۰ – ۳٫۰۰

۱٫۲۰ – ۳٫۲۰

۱۵۰۰ – ۸۰۰

۴۵۰

۶-۳۶

۱٫۰۰ – ۳٫۰۰

۱٫۲۰ – ۳٫۲۰

۱۴۰۰ – ۷۰۰

۵۰۰

۶-۳۶

۱٫۲۰ – ۴٫۰۰

۱٫۵۰ – ۴٫۲۰

۱۳۰۰ – ۶۰۰

۵۶۰

۶-۳۶

۱٫۲۰ – ۴٫۵۰

۱٫۵۰ – ۴٫۵۰

۱۱۰۰ – ۷۰۰

۶۳۰

۶-۳۶

۱٫۵۰ – ۵٫۰۰

۱٫۸۰ – ۵٫۵۰

۱۰۰۰ – ۶۰۰

۷۱۰

۶-۲۴

۱٫۸۰ – ۵٫۵۰

۲٫۰۰ – ۶٫۰۰

۸۰۰ – ۶۰۰

۸۰۰

۶-۲۴

۲٫۲۰ – ۶٫۰۰

۲٫۵۰ – ۶٫۰۰

۸۰۰ – ۵۰۰

۹۰۰

۶-۱۲

۲٫۲۰ – ۶٫۰۰

۲٫۵۰ – ۶٫۰۰

۶۰۰ – ۴۰۰

TUBULAR SKYP

  bobbins flange Ø

 number of bobbins

 bobbin general Ø

۴۰۰ – ۶۳۰ mm

from 12 to 36

۱۲۵۰ – ۱۶۰۰ mm



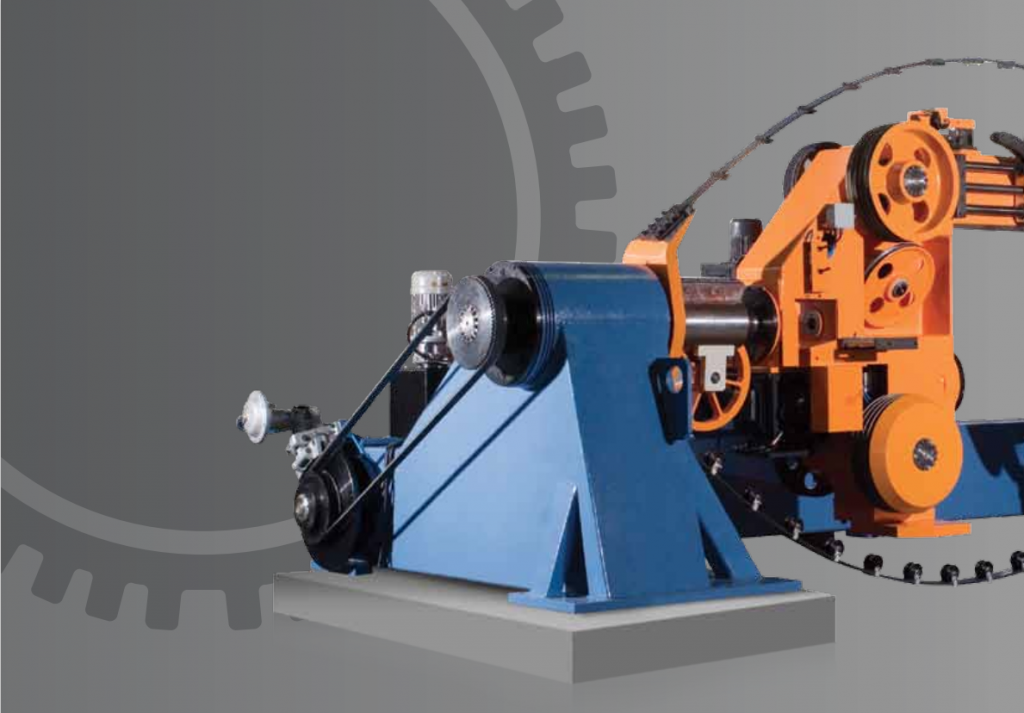

 تابنده دابل توییست
CORTINOVIS

این دستگاه که برای بانچ کردن و یا استرند کردن تعداد رشته های مختلف ازهادی با سرعت بالا استفاده میشوند و درسایزهای ۶۳۰mm تا ۲۰۰۰mm  موجود میباشد.

 در این دستگاه به کمک یه کمان و یک قرقره، که کمان حول محور قرقره و قرقره حول محور خوش میچرخد، هادی یا کانداکتور با هربار چرخش، ۲ بار دوران می نماید و باعث تاباندن رشته سیم ها به دور هم میگردد.



MACHINE PERFORMANCES

take up bobbin

۶۳۰

۸۰۰

۱۰۰۰

۱۲۵۰

۱۶۰۰

۲۰۰۰

max TPM

۶۰۰۰

۵۰۰۰

۲۶۰۰

۲۲۰۰

۱۲۰۰

۹۰۰

max linear speed

۲۵۰

۲۵۰

۲۵۰

۲۰۰

۲۰۰

۱۸۰

max bunches section

۶

۱۶

۳۵

۹۵

۲۴۰

۳۰۰

max strand section

۴

۱۰

۲۵

۷۰

۱۲۰

۱۵۰

min core range





۵ x 4

۵ x 2.5

۵ x 2.5

۵ x 2.5

max core range







۳ x 25

۴ x 35

۴ x 35

 این دستگاه هم برای کانداکتورهای مس و هم برای کانداکتورهای آلمینیوم قابل استفاده میباشد.

 تابنده درام توییستر
CORTINOVIS

تاباندن کابلهای روکش دار فشار ضعیف تا فشار قوی تا سایز های بالا و تا حدود قطر ۱۶۰  mmازکاربرد های این دستگاه میباشد.

معمولا در تولید کابلهای کنترل یا کابلهای ابزار دقیق از این دستگاه ها استفاده میگردد.

درام توییسترها، جزو دستگاه های غول پیکر صنعت سیم و کابل می باشند و در مواقعی که به دلیل قطر کابل یا هادی مورد نظر امکان تولید در دستگاه های تابنده دیگر وجود نداشته باشد، از این دستگاه استفاده میگردد.



PULLING CATERPILLARS /  INDICATIVE GATA

max. pull [kg]

contact lenght [m.]

۲۰۰۰

۱۶۰۰

۲۲۰۰

۱۸۰۰

۲۵۰۰

۲۰۰۰

۳۰۰۰

۲۵۰۰

۳۶۰۰

۳۳۰۰

۴۰۰۰

۳۴۰۰

۵۰۰۰

۴۰۰۰

۶۰۰۰

۴۰۰۰



ROTATING PAY OFFS AND TAKE UPS / INDICATIVE GATA

bobbin diameter [mm]

bobbins weight tons [TON]

max. rotation speed [rpm]

۱۶۰۰

۶

۱۶۰

۲۰۰۰

۱۲

۱۰۰

۲۵۰۰

۱۵

۸۰

۳۰۰۰

۲۵

۶۰

۳۶۰۰

۳۰

۵۰

۴۰۰۰

۴۰

۴۰

۴۵۰۰

۴۰

۳۵

۵۰۰۰

۵۰

۲۰
